Neumann KU 100 (230 V)

Artikelnummer: 7130

Charakteristik des menschlichen Ohres. Kunstkopf KU 100, Anschlusskabel IC 5, Adapterkabel AC 20, Steckernetzteil, Aluminium-Koffer

Kategorie: Stereo


7.400,00 €

inkl. 19% USt. , inkl. Versand (Standard)

UVP des Herstellers: 8.847,65 €
(Sie sparen 16.36 %, also 1.447,65 €)
versandbereit

* Lieferzeit: 1-3 Tage

St.


Beschreibung

KU 100 (230 V)

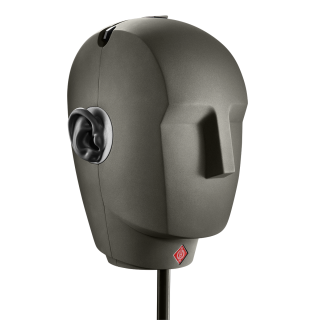

Der Kunstkopf KU 100 ist eine besondere Art Stereo-Mikrofon, das dem menschlichen Kopf nachgebildet und in den Ohren mit zwei Kapseln ausgerüstet ist. Beim Abhören mit einem hochwertigen Kopfhörer wird die Illusion vermittelt, der Hörer befinde sich unmittelbar am Ort des Geschehens.

Mit der kopfbezüglichen Stereophonie, die der Kunstkopf KU 100 bietet, wird der Hörer an den jeweiligen Originalschauplatz versetzt, im Gegensatz zur sonst üblichen raumbezüglichen Aufnahmetechnik, bei der das Hörereignis an den Ort des Abhörens transportiert wird.

Der Kunstkopf wird auch als Meßmittel für akustische Untersuchungen vielfältig eingesetzt.

Der KU 100 kann mit 48 V-Phantomspeisung, mit einem Steckernetzteil oder mit einsetzbaren Batterien betrieben werden. Im Bodenstück sind Anschlüsse für symmetrischen und unsymmetrischen Betrieb und ein Speisungsumschalter enthalten.

Im Inneren des Kopfes befinden sich weitere Schalter für ein Hochpaßfilter und für eine 10 dB-Vordämpfung.


Die Idee

Der Kunstkopf KU 100 ist in seinen Abmessungen weitgehend dem menschlichen Kopf nachgebildet und in den Ohren mit Mikrofonen ausgerüstet.

Beim Abhören der Kunstkopfsignale mit einem guten Kopfhörer entsteht ein Höreindruck, der fast vollständig demjenigen gleicht, den der Hörer bei stillgehaltenem Kopf am Ort des Kunstkopfes gewinnt (kopfbezogene Stereophonie).

Das Klangbild bei Lautsprecherwiedergabe entspricht weitgehend dem eines herkömmlichen Stereo-Mikrofons am Ort des Kunstkopfes, jedoch mit differenzierterer Abbildung der Raumtiefe. differenzierterer Abbildung der Raumtiefe.

Für kreative Hörspielgestaltung ist der KU 100 ebenso gut geeignet wie beispielsweise für Musikaufnahmen mit gleichzeitiger Übertragung der Raumakustik.

Wesentliche Beiträge zur Bewahrung von Naturklängen jedweder Art sind ebenfalls dem Kunstkopf zuzuschreiben.

Des weiteren wird der Kunstkopf zur Untersuchung und zur Dokumentation von Lärmeinflüssen an Maschinen und an Arbeitsplätzen unter wirklichkeitsgetreuen Bedingungen eingesetzt.


Anwendungen

Hörspiel

Konzertmitschnitte und Liveübertragungen in akustisch komplexer Umgebung

Einspielkontrolle in Sälen, Theatern und Auditorien Dokumentation z.B. Naturgeräusche, Theateraufführungen, Gesprächsrunden

Dokumentation und Messung z.B. Raumakustik, Beschallungsanlagen (auch in Automobilen), Musikinstrumente, Sprachverständlichkeit, Lärm (insbesondere auch in Automobilen), Kopfhörer


Elektrische Eigenschaften

Die Mikrofonschaltung des KU 100 arbeitet transformatorlos. Sie bietet hohe Aussteuerbarkeit bei sehr niedrigem Eigengeräuschpegel. Der sonst üblicherweise verwendete Ausgangsübertrager ist durch eine elektronische Schaltung ersetzt, die - wie ein Übertrager für - eine gute Unsymmetriedämpfung sorgt.

Daher werden Störsignale, die auf die symmetrische Modulationsleitung einwirken, wie gewohnt unterdrückt.

Der Kunstkopf besitzt symmetrische (XLR) und unsymmetrische (BNC) transformatorlose Ausgänge.

Er kann auf drei verschieden Weisen gespeist werden: mit der Standard-Phantomspeisung P 48, mit direkt in das Kunstkopfgehäuse einsetzbaren Batterien und über ein mitgeliefertes separates Steckernetzteil.


Filter und Vordämpfung

Zur Reduzierung des Übertragungsmaßes ist im Inneren des Kunstkopfes ein 10 dB-Schalter vorgesehen. Ein weiterer dreistufiger Kippschalter schaltet die Grenzfrequenz eines Hochpasses auf 150 Hz, 40 Hz oder linear. Beide Schalter wirken jeweils auf beide Kanäle.


Besonderheiten

Stereomikrofon für kopfbezogene Stereophonie

Druckempfänger mit ebenem Diffusfeldfrequenzgang

Lautsprecherkompatibel

Transformatorlose Schaltung

2stufig schaltbares Trittschallfilter

Schaltbare 10 dB-Vordämpfung

Symmetrische und unsymmetrische Ausgänge (XLR und BNC)


Spezifikationen KU 100 (230 V)

Akustische Arbeitsweise: Druckempfänger

Richtcharakteristik: Ohr

Übertragungsbereich: 20 Hz...20 kHz

Feldübertragungsfaktor bei 1 kHz an 1 kOhm: 20 mV/Pa

Nennimpedanz: 50 Ohm symmetrisch, 200 Ohm unsymmetrisch

Nennlastimpedanz: 1 kOhm

Ersatzgeräuschpegel, CCIR1): 29 dB

Ersatzgeräuschpegel, A-bewertet1): 16 dB-A

Geräuschpegelabstand, CCIR1) (rel. 94 dB SPL): 65 dB

Geräuschpegelabstand, A-bewertet1) (rel. 94 dB SPL): 78 dB

Grenzschalldruckpegel für K < 0,5%2): 135 dB

Grenzschalldruckpegel für K < 0,5% mit Vordämpfung2): 145 dB

Maximale Ausgangsspannung: 1950 mV

Dynamikumfang des Verstärkers (A-bewertet): 119 dB

Speisespannung (P48, IEC 61938): 200 ... 240 V / 48 V ± 4 V / 6 x 1,5 V

Stromaufnahme (P48, IEC 61938): 2 x 2 mA

Erforderlicher Steckverbinder: XLR3F / XLR5F

Gewicht: 3500 g

Höhe: 280 mm

BreiteV: 180 mm

Tiefe: 220 mm


______________________________________________
1) nach IEC 60268-1; CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert; A-Bewertung nach IEC 61672-1, Effektivwert
2) gemessen als äquiv. elektrisches Eingangssignal
